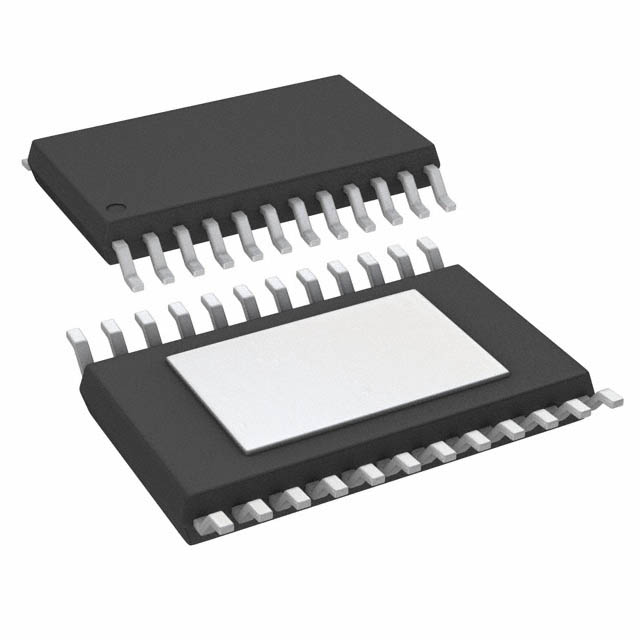

TPS929120QPWPRQ1 是一款 12 通道 40V 高側 LED 驅動器，可控制 8 位輸出電流和 12 位 PWM 占空比。該器件具有 LED 開路、接地短路和單 LED 短路診斷功能，可滿足多種調節要求。在失去 MCU 連接時，可配置的看門狗還可以自動設置失效防護狀態。借助可編程的 EEPROM，可以針對不同應用場景靈活設置TPS929120QPWPRQ1。

特性

? 符合面向汽車應用的 AEC-Q100 標準：

– 溫度等級 1：–40°C 至 +125°C，TA

? 提供功能安全

– 可幫助進行功能安全系統設計的文檔

? 12 通道精密高側電流輸出：

– 電源電壓：4.5V 至 40V

– 由電阻器設置的高達 75mA 的通道電流

– 2 位全局、6 位獨立電流設置

– 高電流精度：電流為 5mA 至 75mA 時，精度 <±5%

– 高電流精度：電流為 1mA 時，精度 < ±10%

– 低壓降：電流為 50mA 時為 500mV

– 12 位獨立 PWM 調光

– 可編程 PWM 頻率高達 20kHz

– 線性調光與指數調光方法

? 靈活導線控制接口

– 高達 1MHz 的時鐘頻率

– 一條靈活導線總線最多可連接 16 個器件

– 一幀的數據事務高達 8 字節

– 5V LDO 輸出為 CAN 收發器供電

? 診斷和保護：

– 可編程失效防護狀態

– LED 開路檢測

– LED 短路檢測

– 單 LED 短路診斷

– 可編程低電源檢測

– 漏極開路 ERR 故障指示

– 適用于靈活導線接口的看門狗和 CRC

– 可進行引腳電壓測量的 8 位 ADC

– 過熱保護

應用

? 汽車外部尾燈

? 汽車外部前照燈

? 車內環境照明燈

? 汽車儀表組顯示器
