TPS26600 器件是一系列功能豐富的緊湊型高電壓電子保險絲，具有一整套保護功能。4.2V 至 60V 的寬 電源輸入范圍可實現對眾多常用直流總線電壓的控制。 器件可以承受并保護由高達 ±60V 的正負電源供電的負 載。集成的背靠背 FET 提供反向電流阻斷功能，因此 器件非常適合在電源故障和欠壓條件下要求保持輸出電 壓的系統。該器件還具備許多可調功能，可提供負載、 電源和器件保護 功能 包括過流保護、輸出轉換率和過 壓保護以及欠壓保護。TPS26600 內部可靠的保護控制 模塊以及高耐壓值有助于簡化針對浪涌保護的系統設 計。

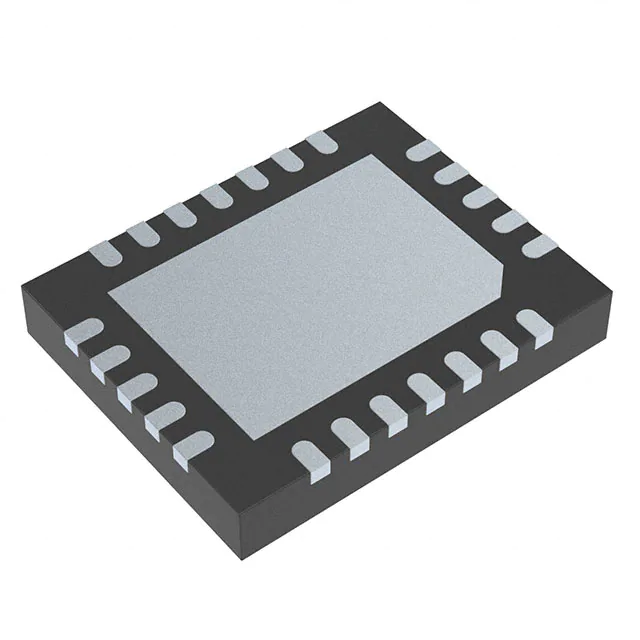

器件采用 5mm × 4.4mm、16 引腳 HTSSOP 封裝和 5mm x 4mm、24 引腳 VQFN 封裝；額定溫度范圍為 –40°C 至 +125°C。

特性

? 4.2V 至 60V 工作電壓，絕對最大值為 62V

? 集成反向輸入極性保護，低至 –60V

– 無需額外組件

? 總 RON 為 150mΩ 的集成背對背 MOSFET

? 0.1A 至 2.23A 可調節電流限制（1A 時精確度為 ±5%）

? 提供功能安全

– 提供文檔以幫助創建功能安全系統設計

? 使用最少的外部組件在浪涌期間提供負載保護 (IEC61000-4-5)

? IMON 電流指示器輸出（精度為 ±8.5%）

? 低靜態電流，工作時為 300μA，關斷時為 20μA

? 可調節的 UVLO、OVP 切斷、輸出壓擺率控制

? 反向電流阻斷

? 38V 固定過壓鉗位（僅限 TPS26602）

? 采用易于使用的 16 引腳 HTSSOP 和 24 引腳VQFN 封裝

? 可選電流限制故障響應選項（自動重試、閉鎖、斷路器模式）

? 經 UL 2367 認證

– 文件編號169910

– RILIM ≥ 5.36kΩ（最大電流為 2.35A）

? UL60950 - 單點故障測試期間安全

– 開路/短路 ILIM 檢測

應用

? 可編程邏輯控制器

? 分布式控制系統 (DCS)

? 控制和自動化

? 冗余電源 ORing

? 工業級浪涌保護
