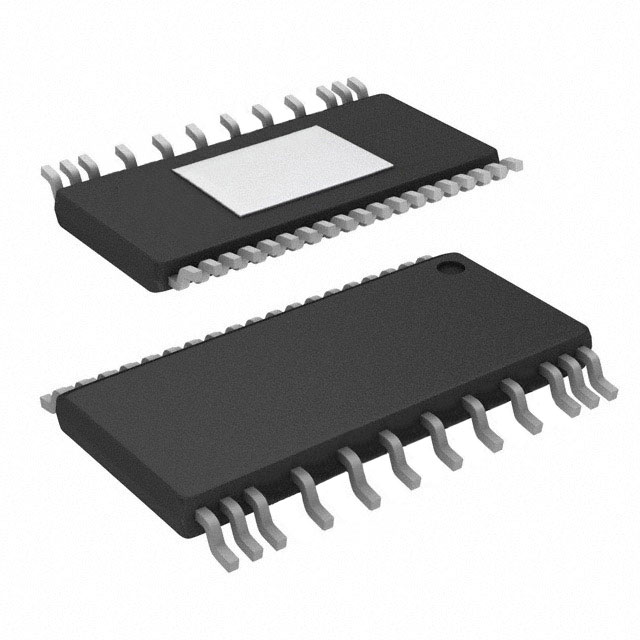

LTC3895HFE是一款高性能、降壓型開關穩壓器 DC/DC 控制器，用于驅動一個全 N 溝道同步功率 MOSFET 級，可采用高達 140V 的輸入電壓運作。該器件運用了一種恒定頻率電流模式架構，因而可提供一個高達 850kHz 的可鎖相頻率。

柵極驅動電壓可設置在 5V 至 10V 的范圍內，因而允許使用邏輯或標準電平 FET 以較大限度地提升效率。上管柵極驅動器中的集成型開關免除了增設一個外部自舉二極管的需要。一個內部充電泵允許執行 100% 占空比操作。

很低的 40μA 無負載靜態電流延長了電池供電型系統中的工作運行壽命。OPTI-LOOP? 補償?shù)倪\用使得能夠在一個很寬的輸出電容和 ESR 數值范圍內對瞬態響應進行優化。LTC3895HFE具有一個精準的 0.8V 基準和電源良好輸出指示器。此器件的輸出電壓可采用外部電阻器設置在 0.8V 至 60V 之間，或通過引腳編程以提供一個固定的 5V 或 3.3V。

特性

寬 VIN 范圍：4V 至 140V (絕對最大值為 150V)

寬輸出電壓范圍：0.8V 至 60V

可調柵極驅動電平：5V 至 10V (OPTI-DRIVE)

低工作 IQ：40μA (停機 = 10μA)

100% 占空比操作

無需外部自舉二極管

可選的柵極驅動欠壓閉鎖 (UVLO) 門限

用于 DRVCC 的內置 LDO 或外部 NMOS LDO

EXTVCC LDO 采用 VOUT 為驅動器供電

可鎖相頻率 (75kHz 至 850kHz)

可編程固定頻率 (50kHz 至 900kHz)

在輕負載條件下可選擇執行連續、脈沖跳躍或低紋波突發模式 (Burst Mode?) 操作

可調突發箝位和電流限制

可調或固定 (5V/3.3V) 輸出電壓

電源良好輸出電壓監視器

可編程輸入過壓閉鎖

38 引腳 TSSOP 高電壓封裝

應用

汽車和工業電源系統

高電壓電池供電式系統

電信電源系統
