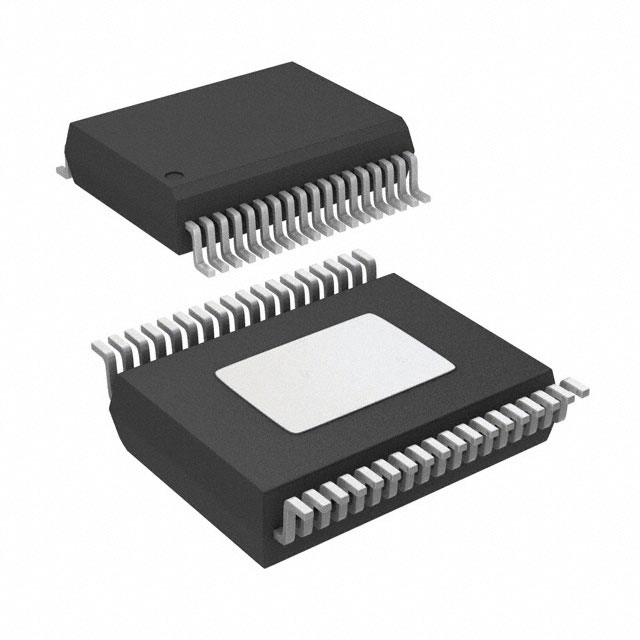

L9960T-TR是一款集成式 H 橋，用于汽車應用中的阻性和感性負載。目標應用包括節氣門控制致動器、廢氣再循環控制閥和通用直流電機，如渦輪增壓、襟翼控制和電動泵等通用直流電機。驅動策略通過可配置的PWM / DIR 引腳和 IN1/IN2 增強了驅動策略。H 橋包含集成的自由輪二極管。在空轉情況下，只有低壓側與二極管并聯接通，以減少功率損耗。集成的串行外設接口（SPI）可調整器件參數、控制所有工作模式并讀取診斷信息。

功能

● 通過 AEC-Q100 認證

● 通過可配置引腳實現靈活的驅動策略

● RDSon < 400 mΩ（全路徑，Tj =150° C)

● 工作電池供電電壓從 4.5 V 至 28 V

● 工作 VDD5 電源電壓從 4.5 V 至5.5 V

● 輸入開關頻率高達 20 kHz

● 內置電荷泵，支持 100% 占空比周期

● 邏輯電平兼容 3.3 V 和 5 V

● 通過雙向開關引腳監控 VDD5 電源電壓

● 雙向開關引腳監控 VDD5 電源電壓

● 電流限制可通過 SPI 進行四級調節。

● 輸出級電流限制與溫度有關

● 2 可編程電壓和電流壓擺率控制

● 短路和可編程熱

● 警告和關斷閾值

● 接通狀態下的開路負載診斷

● 用于配置和診斷的 SPI 接口

● 兩個獨立的啟用/禁用引腳 NDIS和 DIS 以及 SOPC（關斷路徑檢查）可用

● 用于降低 EMI 的擴頻功能
