UF4SC120030B7S - 1200V、30mΩ G4 SiC FET 分立晶體管

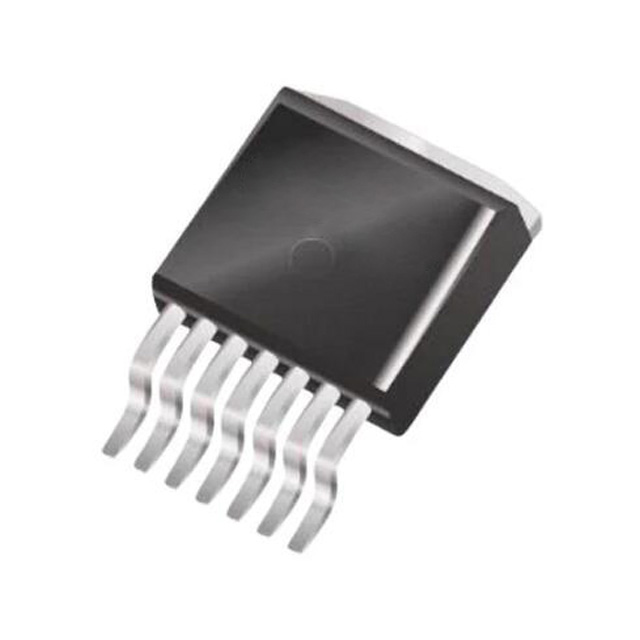

該器件采用節省空間的 D2PAK-7L 封裝，可實現自動裝配，具有超低柵極電荷和出色的反向恢復特性，是電感負載開關和任何需要標準柵極驅動的應用的理想之選。

產品屬性

產品： SiC FET

技術：SiC

Vf - 正向電壓：1.35 V

Vgs - 柵極源極電壓：- 20 V，+ 20 V

安裝方式： SMD/SMT

封裝/外殼 D2PAK-7

下降時間：11 ns

Id - 持續漏極電流：56 A

通道數 1 通道

Pd - 功率耗散： 341 W

Rds On - 漏極-源極電阻： 39 mOhms

上升時間：20 ns

晶體管極性 N 溝道

典型關斷延遲時間：62 ns

典型導通延遲時間：26 ns

Vds - 漏極-源極擊穿電壓：1.2 kV

Vgs th - 柵極-源極閾值電壓：6 V

主要特性

導通電阻 RDS（on）： 30 歐姆（典型值）

工作溫度 175℃（最高）

出色的反向恢復能力： Qrr = 164nC

低體二極管 VFSD：1.22V

低柵極電荷： QG = 37.8nC

本征電容低

ESD 保護： HBM 2 級

典型應用

電動汽車充電

光伏逆變器

開關模式電源

功率因數校正電路

直流-直流轉換器電路

感應加熱
