UCC23313BQDWYRQ1 是一款適用于 IGBT、MOSFET 和 SiC MOSFET 的光兼容單通道隔離式柵極驅動器，具有 4.5A 峰值拉電流和 5.3A 峰值灌電流以及 3.75kVRMS 基礎型隔離額定值。由于具有 33V 的高電源電壓范圍，因此允許使用雙極電源來有效驅動 IGBT 和 SiC 功率 FET。

UCC23313BQDWYRQ1 可以驅動低側和高側功率 FET。與基于光耦合器的標準柵極驅動器相比，此器件的主要特性和特征可顯著提高性能和可靠性，同時在原理圖和布局設計中保持引腳對引腳兼容性。性能亮點包括高共模瞬態抗擾度 (CMTI)、低傳播延遲和小脈寬失真。嚴格的過程控制可實現較小的器件對器件偏移。輸入級是仿真二極管 (e-diode)，這意味著與光耦合器柵極驅動器中傳統的 LED 相比，可靠性和老化特性更為出色。該器件采用擴展型 SO6 封裝，爬電距離和間隙大于 8.5mm，塑封材料（材料組 I）的相對漏電起痕指數 (CTI) 大于 600V。具有高性能和高可靠性，因此非常適合用于 汽車電機驅動器 ，例如牽引逆變器、車載充電器、直流充電站以及汽車暖通空調和加熱系統。更高的工作溫度為傳統光耦合器以前無法支持的應用開辟了機會。

特性

符合面向汽車應用的 AEC-Q100 標準

具有光兼容輸入的 3.75kVRMS 單通道隔離式柵極驅動器

適用于光隔離式柵極驅動器的引腳對引腳普適版升級

可輸出 4.5A 峰值拉電流、5.3A 峰值灌電流

最高 33V 輸出驅動器電源電壓

8V (B) 或 12V VCC UVLO 選項

軌到軌輸出

105ns（最大值）傳播延遲

25ns（最大值）器件對器件延遲匹配

35ns（最大值）脈寬失真度

150kV/μs（最小值）共模瞬態抗擾度 (CMTI)

隔離柵壽命大于 50 年

輸入級具有 13V 反極性電壓處理能力，支持互鎖

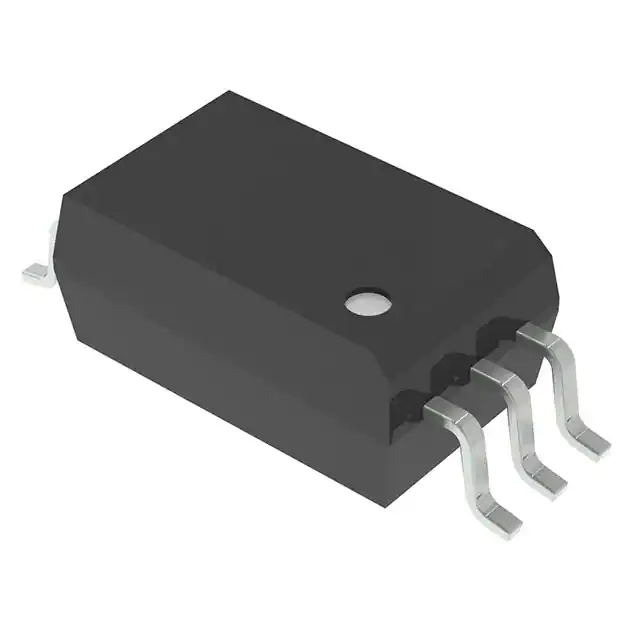

擴展型 SO-6 封裝，爬電距離和間隙大于 8.5mm

運行結溫 TJ：–40°C 至 +150°C

提供功能安全

可幫助進行功能安全系統設計的文檔

安全相關認證：

符合 DIN V VDE V0884-11:2017-01 標準的 6000VPK 基礎型隔離（進展中）

符合 UL 1577 標準且長達 1 分鐘的 3.75kVRMS 隔離

應用

工業電機控制驅動

工業電源、UPS

太陽能逆變器

感應加熱
