LM53600-Q1 和 LM53601-Q1 同步降壓穩壓器，該器件針對汽車應用進行了優化，能夠提供 5V、3.3V 的輸出電 壓或可調輸出電壓。LM53600-Q1 支持高達 650mA 的 負載電流，而 LM53601-Q1 支持高達 1000mA 的負載 電流。

LM53600-Q1 和 LM53601-Q1 器件可利用高級 高速電路在 2.1MHz 的固定頻率下實現從 18V 輸入到 3.3V 輸出的穩壓。這兩款器件采用創新型架構，在輸 入電壓僅為 3.8V 時也可提供 3.3V 穩壓輸出。輸入電 壓最高可達 36V，容許的最高瞬態電壓達 42V，這簡 化了輸入浪涌保護設計。開漏復位輸出具有濾波和延遲 釋放功能，可提供正確的系統狀態指示。憑借這一特 性，器件無需使用附加監控元件，這節省了成本和電路 板空間。這兩款器件可在 PWM 和 PFM 兩種模式之間 無縫切換，并且靜態電流僅為 23μA，這確保了其在所 有負載條件下均可展現高效率和出色的瞬態響應。只需 很少的外部元件，因此印刷電路板 (PCB) 布局可以更 加緊湊。盡管 LM53600-Q1 和 LM53601-Q1 器件屬于 Q1 級，但均可在 –40°C 至 150°C 的結溫范圍內保證 電氣特性。

特性

? 符合汽車應用要求

? 具有符合 AEC-Q100 標準的下列特性：

– 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍

– 器件 HBM 分類等級 2

– 器件 CDM 分類等級 C5

? -40°C 至 150°C 的結溫范圍（可用）

? 寬工作輸入電壓范圍：3.55V 到 36V（瞬態電壓高達 42V）

? 提供擴展頻譜選項

? 2.1MHz 固定開關頻率

? 低靜態電流：23μA

? 關斷電流：1.8μA

? 可調、3.3V 或 5V 三種輸出

? 最大電流負載：LM53600-Q1 為 650mA，LM53601-Q1 為 1000mA

? 引腳可選強制 PWM 模式

? 具有濾波和延遲釋放功能的 RESET 輸出

? 外部頻率同步

? 內部補償、軟啟動、電流限制和欠壓鎖定 (UVLO)

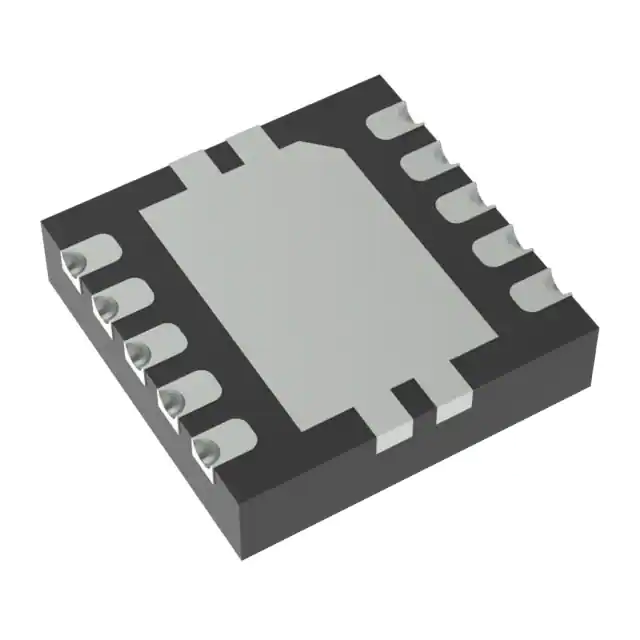

? 具有可濕性側面和非可濕性側面的 10 引腳 3mm x 3mm SON 封裝

應用

? 汽車攝像頭應用

? 汽車駕駛輔助系統

? 汽車車身應用
