TLE9852QX：MOTIX? 全橋驅動IC——基于A(yíng)RM? Cortex? M 的32位嵌入式電源IC

基本信息：

型號：TLE9852QX

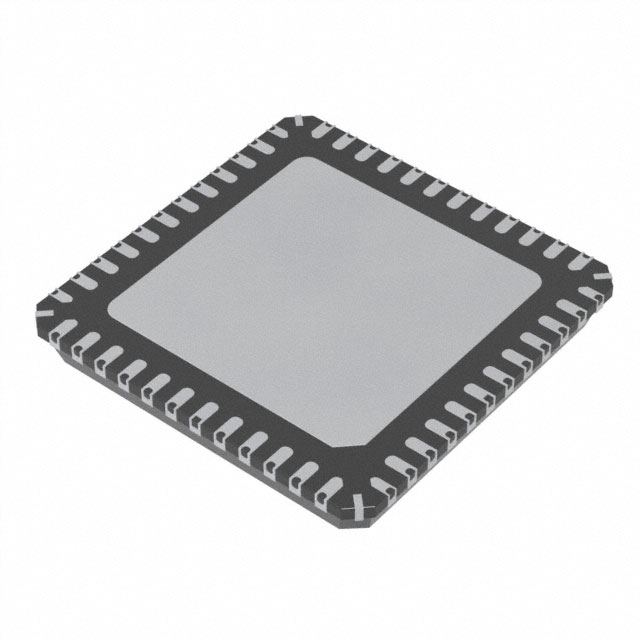

封裝：VQFN-48

類型：MOTIX? 全橋驅動IC

TLE9852QX 屬于英飛凌 MOTIX? TLE985x 32 位電機控制 SoC 系列。這款單芯片兩相電機驅動器集成了行業標準的 Arm? Cortex?-M0 內核和 NFET 驅動器。該片上系統解決方案包括四個完全集成的 NFET 驅動器，通過四個外部功率 NFET、一個可實現低電壓操作的電荷泵和可編程電流，以及用于優化 EMC 性能的電流斜率控制，對驅動 2 相電機進行了優化。其外設集包括一個電流傳感器、一個與用于 PWM 控制的捕獲和比較單元同步的逐次逼近 ADC 以及 16 位定時器。此外，還集成了一個 LIN 收發器和多個通用輸入/輸出接口，以便與設備進行通信。它包括一個片上線性穩壓器，可為外部負載供電。

TLE9852QX 產品特征：

32 位 Arm? Cortex?-M0 內核，頻率高達 40MHz

5.5 V 至 28 V 單電源供電

閃存 48 KB，RAM 高達 4 KB

1x LIN 收發器

2x UART，2x SSC

帶充電泵和 PWM 發生器的 2 相橋式驅動器

1x 10 位 ADC/11 ch 和 1x 8 位 ADC/9 ch

溫度范圍 Tj = -40°C 至 +150°C

采用 VQFN-48 封裝，應用占用空間極小

TLE9852QX 應用領域：

帶內部和環境光控制功能的車頂控制模塊

門控模塊

汽車車身控制模塊 (BCM)

新能源汽車動力系統
