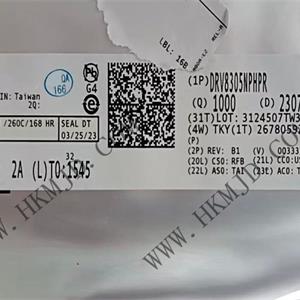

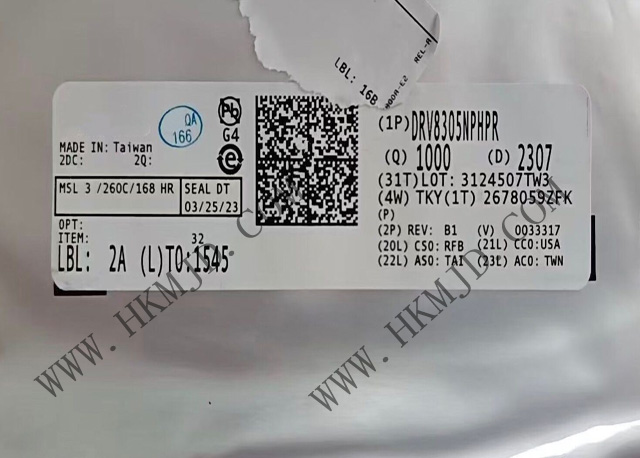

DRV8305NPHPR 是一款針對三相電機驅動應用的柵極驅動器集成電路 (IC)。 該器件提供了三個經高精度調節和溫度補償?shù)陌霕蝌?qū)動器，每個驅動器能夠驅動一個高側和低側 N 型 MOSFET。

電荷泵驅動器支持占空比為 100% 的低壓操作。 該柵極驅動器還能夠處理最高達 45V 的負載突降脈沖。

柵極驅動器在切換時使用自動握手，以防止發生電流擊穿。 該器件可精確感測高側和低側 MOSFET 的 VDS，以在過流狀態期間保護外部 MOSFET。

DRV8305NPHPR 提供三個分流放大器進行精確的電流測量，支持增益可調節的雙向電流感測。

DRV8305NPHPR 具有一個集成穩壓器和控制器，可滿足微控制器 (MCU) 或附加系統的電源要求。

SPI 提供詳細的故障報告以及靈活的參數設置，例如針對分流放大器的增益選項、柵極驅動器的轉換率控制以及多種保護功能。

DRV8305NPHPR 的特性

4.4V 至 45V 工作電壓范圍

1.25A/1A 峰值柵極驅動器電流

可編程的獨立高速 (HS)/低速 (LS) 轉換率/斜率控制

支持 100% 占空比的電荷泵柵極驅動器

三個集成分流放大器

50mA 集成低壓降穩壓器 (LDO)（3.3V/5V 選項）

可控制 3 個脈寬調制 (PWM) 或 6 個 PWM 輸入，頻率最高可達 200kHz

內置用于單 PWM 情況的換向表

可編程死區時間

金屬氧化物半導體場效應晶體管 (MOSFET) 擊穿保護

MOSFET 的可編程 VDS 保護

支持電池反向保護

支持 3.3V/5V 數字接口

SPI 接口

保護特性

VM 欠壓鎖定 (UVLO2)

邏輯欠壓 (UVLO1)

電荷泵欠壓 (CPUVL)

過熱警告和關斷

看門狗定時器

DRV8305NPHPR 的應用

三相無刷直流 (BLDC) 電機和永磁同步電機 (PMSM)

持續正壓通氣 (CPAP) 和泵

機器人和遙控 (RC) 玩具

電動工具

工業自動化
