英飛凌 650 V 40 A 高速開關 TRENCHSTOP? 5，與全額定電流 Rapid 1 快速極軟防并聯二極管聯合封裝到 D2Pak (TO263) 封裝，為硬開關應用提供極高效率，重新定義“同類最佳”IGBT。該新系列是 IGBT 創新的一個重大突破，以滿足市場未來對高效率的需求。

特征描述

650 V 擊穿電壓

對比英飛凌業界卓著的“HighSpeed 3”系列

Qg 系數低 2.5 倍

開關損耗系數降低 2 倍

VCEsat 降低 200 mV

采用英飛凌極速硅二極管技術

COES/EOSS 低

溫和正溫度系數 VCEsat

Vf 溫度穩定

IKB40N65EF5ATMA1 產品屬性

系列： TrenchStop? 5

IGBT 類型： 溝槽型場截止

電壓 - 集射極擊穿（最大值）： 650 V

電流 - 集電極 (Ic)（最大值）： 74 A

電流 - 集電極脈沖 (Icm) ：160 A

不同 Vge、Ic 時 Vce(on)（最大值）： 2.1V @ 15V，40A

功率 - 最大值： 250 W

開關能量： 420μJ（開），100μJ（關）

輸入類型： 標準

柵極電荷： 95 nC

25°C 時 Td（開/關）：值 22ns/160ns

測試條件： 400V，40A，15 歐姆，15V

反向恢復時間 (trr)： 83 ns

工作溫度： -40°C ~ 175°C（TJ）

安裝類型： 表面貼裝型

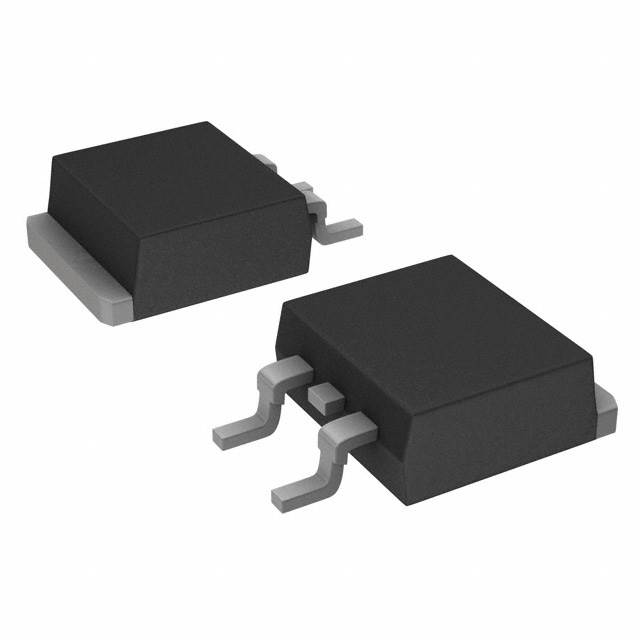

封裝/外殼： TO-263-3，D2Pak（2 引線 + 接片），TO-263AB

供應商器件封裝： PG-TO263-3

應用領域

電動汽車快速充電

電源

太陽能系統解決方案
