深圳市明佳達電子有限公司介紹一款高性能微控制器 STM32L431VCI6 帶FPU的超低功耗80 Mhz Arm Cortex-M4 MCU，具有256-KB Flash存儲器。

描述

STM32L431VCI6是屬于32位MCU微控制器，基于高性能 Arm? Cortex?-M4 32 位 RISC 內核的超低功耗微控制器，工作頻率高達 80 MHz。Cortex-M4 內核具有單精度浮點運算單元 (FPU)，支持所有 Arm? 單精度數據處理指令和數據類型。它還實現了全套 DSP 指令和內存保護單元 (MPU)，提高了應用的安全性。

STM32L431xx系列特點

• 通過 FlexPowerControl 實現超低功耗

• 1.71 V 至 3.6 V 電源

• -40 °C 至 85/105/125 °C 溫度范圍

• 在 VBAT 模式下為 200 nA：為 RTC 和 32x32 位備份寄存器供電

• 8 nA 關機模式（5 個喚醒引腳）

• 28 nA 待機模式（5 個喚醒引腳）

• 280 nA 帶 RTC 的待機模式

• 1.0 μA 停止 2 模式，帶 RTC 的 1.28 μA

• 84 μA/MHz 運行模式

• 批量采集模式 (BAM)

• 從停止模式喚醒 4 μs

• 斷電復位 (BOR)

• 互連矩陣

• 內核 Arm? 32 位 Cortex?-M4 CPU，帶 FPU、自適應實時加速器（ART Accelerator?），允許從閃存執行 0 等待狀態，頻率高達 80 MHz，MPU、100DMIPS 和 DSP 指令

• 性能基準

• 1.25 DMIPS/MHz（Drystone 2.1）

• 273.55 CoreMark?（3.42 CoreMark/MHz @ 80 MHz）

• 能耗基準

• 176.7 ULPBench? 分?jǐn)?shù)

• 時鐘源

• 4 至 48 MHz 晶體振蕩器

• 用于 RTC 的 32 kHz 晶體振蕩器（LSE）

• 內部 16 MHz 工廠微調 RC（±1）

• 內部低功耗 32 kHz RC（±5）

• 內部多速 100 kHz 至 48 MHz 振蕩器，由 LSE 自動微調（精度優于 ±0.25）

• 帶時鐘恢復功能的內部 48 MHz

• 用于系統時鐘、音頻和 ADC 的 2 個 PLL

• 多達 83 個快速 I/O，大部分具有 5 V 容差

• 帶硬件日歷、警報和校準功能的 RTC

• 多達 21 個電容式感應通道：支持觸摸鍵、線性和旋轉式觸摸傳感器

• 11 個定時器：1 個 16 位高級電機控制、1 個 32 位和 2 個 16 位通用、2 個 16 位基本、2 個低功耗 16 位定時器（在停止模式下可用）、2 個看門狗、SysTick 定時器

• 存儲器

• 高達 256 KB 單組閃存，專有代碼讀出保護

• 64 KB SRAM，包括 16 KB 硬件奇偶校驗

• 四 SPI 存儲器接口

• 豐富的模擬外設（獨立供電）

• 1x 12 位 ADC 5 Msps，最高 16 位，帶硬件過采樣，200 μA/Msps

• 2x 12 位 DAC 輸出通道，低功耗采樣和保持

• 1x 運算放大器，內置 PGA

• 2 個超低功耗比較器

• 16 個通信接口

• 1x SAI（串行音頻接口）

• 3x I2C FM+（1 Mbit/s）、SMBus/PMBus

• 4x USART（ISO 7816、LIN、IrDA、調制解調器）

• 1x LPUART（停止 2 次喚醒）

• 3x SPI（和 1x 四路 SPI）

• CAN （2.0B 有效）和 SDMMC 接口

• SWPMI 單線協議主輸入/輸出

• IRTIM（紅外線接口）

• 14 通道 DMA 控制器

• 真隨機數發生器

• CRC 計算單元，96 位唯一 ID

• 開發支持：串行線調試 (SWD)、JTAG、Embedded Trace Macrocell?

• 所有封裝均符合 ECOPACK2? 標準

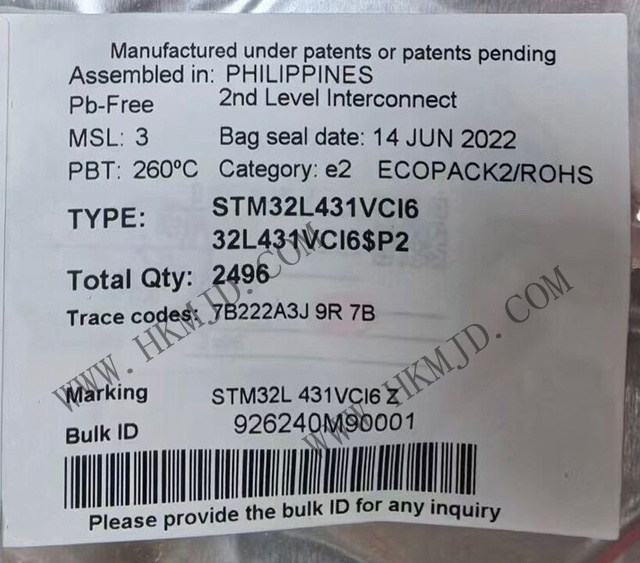

供應 STM32L431VCI6 ARM? Cortex?-M4 STM32L4 微控制器 IC 32 位單核 80MHz 256KB（256K x 8） 閃存 100-UFBGA（7x7）

產品屬性

核心處理器： ARM? Cortex?-M4

內核規格： 32 位單核

速度： 80MHz

連接能力： CANbus，I2C，IrDA，LINbus，MMC/SD，QSPI，SAI，SPI，SWPMI，UART/USART

外設： 欠壓檢測/復位，DMA，PWM，WDT

I/O 數： 83

程序存儲容量： 256KB（256K x 8）

程序存儲器類型： 閃存

RAM 大小：64K x 8

電壓 - 供電 (Vcc/Vdd) ：1.71V ~ 3.6V

數據轉換器： A/D 16x12b；D/A 2x12b

振蕩器類型： 內部

工作溫度： -40°C ~ 85°C（TA）

安裝類型： 表面貼裝型

供應商器件封裝： 100-UFBGA（7x7）

封裝/外殼： 100-UFBGA
