深圳市明佳達電子有限公司（供應，回收TI）單片機 TMS5700714APGEQQ1 基于 ARM Cortex-R5 的高性能 32 位微控制器  全新原裝   質量保證！

器件說明：

TMS5700714APGEQQ1 器件屬于 Hercules TMS570 系列高性能汽車級 ARM? Cortex?-R 型 MCU 中的一員。該器件配有完備的文檔、工具和軟件，可協助開發 ISO26262 和 IEC61508 功能安全應用。

TMS5700714APGEQQ1 器件集成了 ARM Cortex-R4F 浮點 CPU，該 CPU 提供了高效的 1.66DMIPS/MHz，并且具有可運行至高達 160MHz 的配置，從而提供高達 265DMIPS 的指令執行速度。TMS570 器件支持字不變的大端 [BE32] 格式。

TMS5700714APGEQQ1 器件具有 768KB 的集成閃存和 128KB 的 RAM 配置，并帶有單位錯誤糾正和雙位錯誤檢測功能。該器件上的閃存存儲器是通過 64 位寬數據總線接口實現的可電擦除且可編程的非易失性存儲器。對于所有讀取、編程和擦除操作，該閃存均采用 3.3V 電源輸入（與 I/O 電源相同的電平）。SRAM 在整個支持的頻率范圍內支持字節、半字、字和雙字模式的單周期讀取和寫入訪問。

TMS5700714APGEQQ1器件具有針對實時控制類應用的外設，其中包括兩個具有總共最多 44 個 I/O 端子的下一代高端計時器 (N2HET) 計時協處理器、七個具有多達 14 個輸出的增強型 PWM (ePWM) 模塊、六個增強型捕捉 (eCAP) 模塊、兩個增強型正交編碼器脈沖 (eQEP) 模塊和兩個支持多達 24 個輸入的 12 位模數轉換器 (ADC)。

特性

高性能汽車級微控制器 (MCU)，用于安全關鍵型應用中以鎖步方式運行的雙CPU

ARM Cortex-R4F 32位RISC CPU

1.66DMIPS/MHz，帶8級流水線

單精度和雙精度FPU

12區內存保護單元 (MPU)

開放式架構，具有第三方支持功能

工作條件

高達160MHz系統時鐘

內核電源電壓 (VCC)：1.14V至1.32V

I/O電源電壓 (VCCIO)：3.0V至3.6V

集成存儲器

768KB (TMS570LS0714) 或1MB (TMS570LS0914) 閃存（帶ECC）

128KB RAM（帶ECC）

用于仿真EEPROM的64KB閃存（帶ECC）

通用平臺架構

直接內存存取 (DMA) 控制器

帶有內置周跳檢測器的頻率調制鎖相環 (FMPLL)

IEEE 1149.1 JTAG邊界掃描和ARM CoreSight元件（僅限TMS570LS0914）

高級JTAG安全模塊 (AJSM)（僅限TMS570LS0914）

多達64個通用I/O (GIO) 引腳（僅限TMS570LS0914）

增強型定時外設

2個下一代高端計時器 (N2HET) 模塊

兩個12位多通道緩沖ADC模塊

多通信接口

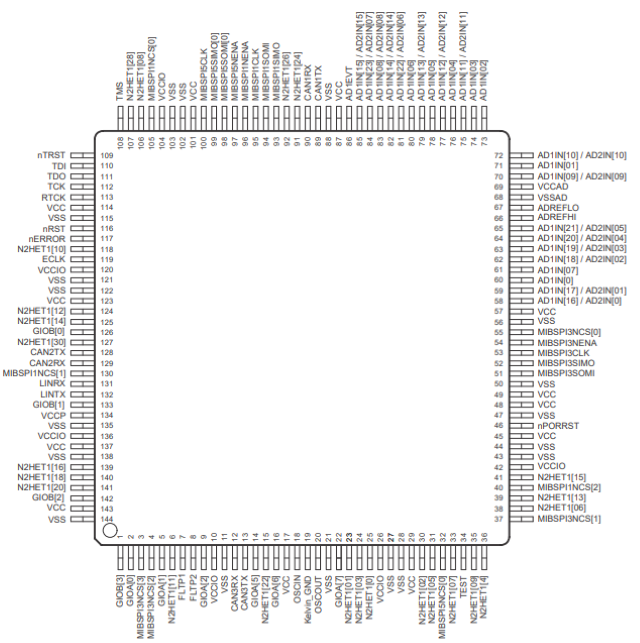

封裝：144引腳四方扁平封裝 (PGE) [綠色]

應用

? 電動助力轉向 (EPS)

? 制動系統（ABS 和 ESC）

? 混合動力汽車 (HEV) 和電動汽車 (EV) 逆變器系統

? 電池管理系統

? 主動駕駛員輔助系統

? 航天和航空電子設備

? 軌道交通

? 越野車
