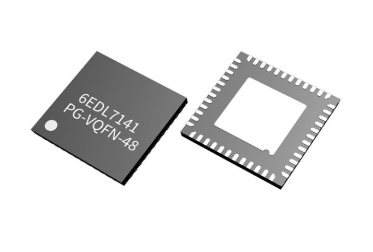

深圳市明佳達電子有限公司回收、供應（Infineon）6EDL7141XUMA1 半橋 柵極驅動器 IC 非反相 PG-VQFN-48-78。
概述

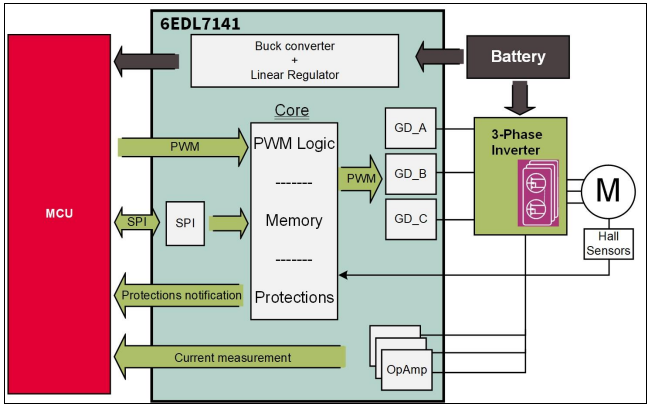

6ED7141柵極驅動器IC設計用于三相BLDC或PMSM電機驅動應用。該器件具有三個半橋驅動器，每個驅動器能夠驅動高側和低側N溝道MOSFET。此外，該器件還具有可編程死區時間延遲，防止在正常工作模式下HS和LS開關之間發生電流擊穿。
6ED7141具有用于低側和高側柵極驅動器的獨立電荷泵，支持100%占空比和低壓電源運行。該柵極驅動器可編程為7V、10V、12V或15V電源。驅動信號的轉換率通過細粒度編程設定，降低EMI輻射。
6EDL7141具有諸多保護特性，可在惡劣條件下（例如監測電源電壓和系統參數）提高應用的穩健性。集成SPI提供詳細的故障報告和靈活的參數設置，例如電流檢測放大器的增益、柵極驅動器的轉換率控制、各種保護特性或柵極驅動器電壓。
6EDL7141XUMA1 技術參數
驅動配置：半橋
通道類型：3 相
驅動器數：3
柵極類型：N 溝道 MOSFET
電壓 - 供電：5.5V ~ 60V
邏輯電壓 - VIL，VIH：0.8V，2V
電流 - 峰值輸出（灌入，拉出）：1.5A，1.5A
輸入類型：非反相
上升/下降時間（典型值）：-
工作溫度：-40°C ~ 125°C（TJ）
安裝類型：表面貼裝型
封裝/外殼：48-VFQFN 裸露焊盤
供應商器件封裝：PG-VQFN-48-78
基本產品編號：6EDL7141
應用
電動工具
園藝工具
三相BLDC和PMSM電機
電動自行車
機器人、RC玩具、消費級無人機和多旋翼飛行器
泵和風扇
