概述

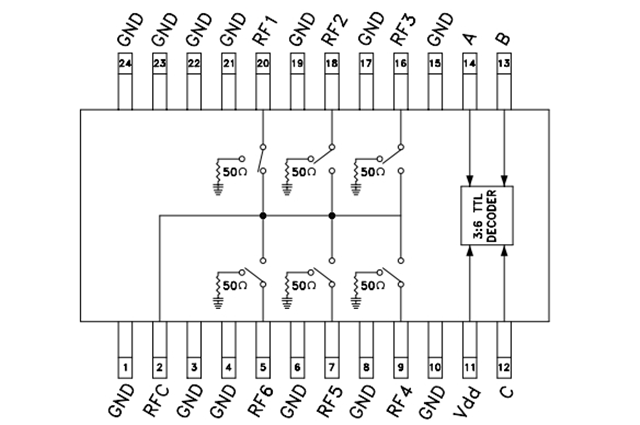

HMC252AQS24E是一款低成本非反射SP6T開關，其寬帶工作頻率范圍為DC至3.0 GHz。該開關提供單正偏置和真TTL/CMOS兼容性。HMC252AQS24E集成了3:6解碼器，僅需三個控制線和一個正偏置即可選擇每個路徑，HMC252AQS24E SP6T可取代SP4T和SPDT MMIC開關和邏輯驅動器的多種配置。
HMC252AQS24E采用 ?24引腳QSOP封裝?（尺寸3.90mm×8.65mm），兼容SMT工藝，適合高密度PCB布局?。其工作溫度范圍為 ?-40°C至+85°C?，通過工業級環境可靠性驗證，滿足嚴苛場景需求?。
核心性能參數?
?1、頻率范圍與插入損耗?
工作頻率覆蓋 ?DC至3.0 GHz?，HMC252AQS24E支持寬帶射頻信號切換，2 GHz頻段插入損耗低至 ?1.0 dB?（典型值），3 GHz時插入損耗為 ?1.8 dB??。
關閉隔離度典型值達 ?32 dB?，HMC252AQS24E可減少信號串?dāng)_?。
?2、電源與控制邏輯?
單正電源供電（?+3V至+5V?），HMC252AQS24E集成 ?3:6 TTL解碼器?，僅需3條控制線即可實現SP6T通道切換，簡化電路設計?。
HMC252AQS24E支持TTL/CMOS兼容控制信號，切換時間典型值為 ?120 ns?（運行與空閑時間）?。
典型應用場景?
HMC252AQS24E憑借其高線性度與低損耗特性，廣泛應用于以下領域：
1、通信基礎設施?
HMC252AQS24E適用于基站?射頻前端信號路由、?CATV/DBS?（衛星廣播）系統多通道切換?。
MMDS?（多信道多點分配服務）與?無線局域網（WLAN）?設備的高頻信號管理?。
?2、測試與測量?
HMC252AQS24E非常適合高頻測試設備（如矢量網絡分析儀）中的多路徑信號切換，可提升測試效率?。
?3、工業與消費電子?
HMC252AQS24E適用于無線通信模塊、射頻收發器設計中的低成本開關解決方案?。
技術參數
HMC252AQS24E的主要技術參數包括：
插入損耗?：在2 GHz時為1.0 dB?
單正電源?：VDD = +3V至+5V
集成3:6 TTL解碼器?
工作溫度范圍?：-40°C至+85°C
電源電流?：8 mA
控制電壓?：2V至3.3V或2V至5V?
這些參數確保了HMC252AQS24E在各種應用中的穩定性和可靠性。
