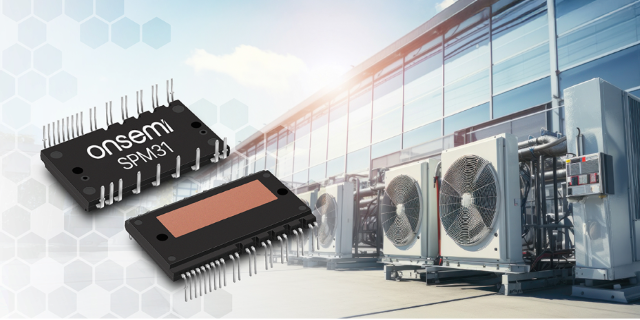

2025年3 月 19日--安森美推出其第一代基于1200V碳化硅（SiC）金屬氧化物半導體場效應晶體管（MOSFET）的SPM 31智能功率模塊（IPM）系列。與使用第7代場截止（FS7） IGBT技術相比，安森美EliteSiC SPM 31 IPM在超緊湊的封裝尺寸中提供超高的能效和功率密度，從而實現比市場上其他領先解決方案更低的整體系統成本。這些IPM改進了熱性能、降低了功耗，支持快速開關速度，非常適用于三相變頻驅動應用，如AI數據中心、熱泵、商用暖通空調（HVAC）系統、伺服電機、機器人、變頻驅動器（VFD）以及工業泵和風機等應用中的電子換向（EC）風機。

EliteSiC SPM 31 IPM 與安森美 IGBT SPM 31 IPM 產品組合（涵蓋 15A 至 35A 的低電流）形成互補，提供從 40A 到 70A 的多種額定電流。安森美目前以緊湊的封裝提供業界領先的廣泛可擴展、靈活的集成功率模塊解決方案。

隨著電氣化和人工智能應用的增長，尤其是更多AI數據中心的建設增加了能源需求，降低該領域應用的能耗變得愈發重要。在這個向低碳排放世界轉型的過程中，能夠高效轉換電能的功率半導體發揮著關鍵作用。

隨著數據中心的數量和規模不斷增長，預計對 EC 風機的需求也將隨之增加。這些冷卻風機可為數據中心的所有設備維持理想的運行環境，對于準確、無誤的數據傳送至關重要。 SiC IPM 可確保 EC 風機以更高能效可靠運行。

與壓縮機驅動和泵等許多其他工業應用一樣，EC 風機需要比現有較大的 IGBT 解決方案具有更高的功率密度和能效。通過改用 EliteSiC SPM 31 IPM，客戶將受益于更小的尺寸、更高的性能以及因高度集成而簡化的設計，從而縮短開發時間，降低整體系統成本，并減少溫室氣體排放。例如，與使用當前 IGBT 功率集成模塊 (PIM) 的系統解決方案相比，在 70% 負載時的功率損耗為 500W，而采用高效的 EliteSiC SPM 31 IPM 可使每個 EC 風機的年能耗和成本降低 52%。

全集成的 EliteSiC SPM 31 IPM 包括一個獨立的上橋柵極驅動器、低壓集成電路 (LVIC)、六個 EliteSiC MOSFET 和一個溫度傳感器（電壓溫度傳感器 (VTS) 或熱敏電阻）。 該模塊基于業界領先的 M3 SiC 技術，縮小了裸片尺寸，并利用 SPM 31 封裝提高短路耐受時間 (SCWT) ，從而針對硬開關應用進行了優化，適用于工業用變頻電機驅動。MOSFET 采用三相橋式結構，下橋臂采用獨立源極連接，充分提高了選擇控制算法的靈活性。

此外，EliteSiC SPM 31 IPM 還包括以下優勢：

• 低損耗、額定抗短路能力的 M3 EliteSiC MOSFET，可防止設備和元件發生災難性故障，如電擊或火災。

• 內置欠壓保護（UVP），防止電壓過低時損壞設備。

• 作為 FS7 IGBT SPM 31 的對等產品，客戶可以在使用相同 PCB 板的同時選擇不同的額定電流。

• 獲得UL認證，符合國家和國際安全標準。

• 單接地電源可提供更好的安全性、設備保護和降噪。

• 簡化設計并縮小客戶電路板尺寸，這得益于：

• 柵極驅動器控制和保護

• 內置自舉二極管（BSD）和自舉電阻（BSR）

• 為上橋柵極升壓驅動提供內部升壓二極管

• 集成溫度傳感器（由 LVIC 和/或熱敏電阻輸出 VTS）

• 內置高速高壓集成電路
