LMX2492QRTWRQ1是一款高性能的頻率合成器，適用于需要寬頻帶、低噪聲和高調制靈活性的應用場景。
該器件具有以下主要特性：
寬帶頻率范圍?：500MHz至14GHz。
?低噪聲?：LMX2492QRTWRQ1具有低噪聲特性。
?分數N PLL?：支持分數N分頻PLL。
?斜坡和線性調頻脈沖生成功能?：LMX2492QRTWRQ1支持斜坡和線性調頻脈沖生成功能。
?高頻率檢測器速率?：相位檢測器速率高達200MHz。
?多調制系統?：LMX2492QRTWRQ1支持FSK、PSK和高達8個段的可配置分段線性FM調制系統配置。
?電源要求?：可由單個3.3V電源供電，LMX2492QRTWRQ1支持電壓高達5.25V的電荷泵，無需外部放大器。
描述

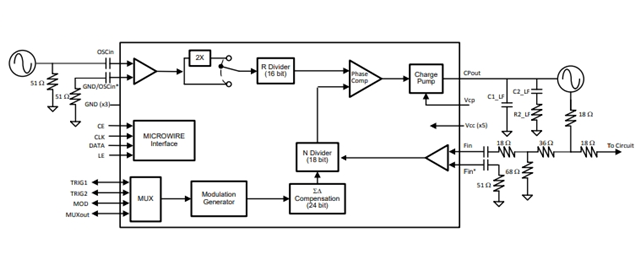

LMX2492QRTWRQ1是一款具有斜坡和超寬帶信號源發生功能的 14GHz 寬頻帶三角積分分數 N 分頻 PLL。它由一個相位頻率檢測器、可編程電荷泵以及用于外部 VCO 的高頻輸入組成。
LMX2492QRTWRQ1支持寬范圍且靈活的斜升功能類 (class of ramping capabilities)，其中包括 FSK，PSK 和高達 8 個段的可配置分段線性 FM 調制系統配置。它還支持精細的 PLL 分辨率以及相位檢測器速率高達 200MHz 的快速斜坡。 LMX2492QRTWRQ1的任何一個寄存器均可被回讀。
LMX2492QRTWRQ1可由單個 3.3V 電源供電運行。 而且，對于電壓高達 5.25V 的電荷泵的支持能夠免除對于外部放大器的需要，從而獲得一個具有更佳相位噪聲性能的更簡單解決方案。
性能參數
產品：LMX2492QRTWRQ1
輸出頻率范圍：500 MHz to 14 GHz
電源電壓-最大：3.45 V
電源電壓-最?。?.15 V
技術：Si
最小工作溫度：- 40 C
最大工作溫度：+ 125 C
安裝風格：SMD/SMT
封裝 / 箱體：WQFN-24
資格：AEC-Q100
工作電源電流：60 mA
工作電源電壓：3.15 V to 3.45 V
應用領域
LMX2492QRTWRQ1廣泛應用于以下領域：
汽車用調頻連續波 (FMCW) 雷達
軍用雷達
微波回程
測試和測量
衛星通信
無線基礎設施
針對高速模數轉換器 (ADC) / 數模轉換器 (DAC) 的采樣時鐘
