5P49V6967A000NDGI是【Renesas】推出的第六代可編程時鐘發生器，設計用于高性能網絡、計算、工業、消費類電子和數據通信應用。以下是其核心特性：
·靈活的1.8V、2.5V、3.3V電源軌
·高性能、低相位噪聲PLL，輸出<0.5ps RMS典型相位抖動
·四組內部OTP內存
-系統內可編程
·I2C串行編程接口
-0xD0或0xD4 I2C地址選項允許在同一系統中配置的多個設備
·參考LVCMOS輸出時鐘
·三個通用可配置輸出（OUT1,2,4）：
-差分（LVPECL、LVDS或HCSL）
1kHz至350MHz
-兩個單端（同相或180度異相）
1kHz至200MHz
- I/O VDD可以混合匹配，支持1.8V（LVDS和LVCMOS），2.5V或3.3V
- 每個輸出對上獨立擴頻
·可編程輸出使能或掉電模式
·環境工作溫度：-40°C～85°C
·采用5×5 mm 40-VFQFPN封裝
簡介
5P49V6967A000NDGI時鐘發生器可將配置存儲在片上一次性可編程 (OTP) 存儲器中，或者使用I2C接口對配置進行更改。

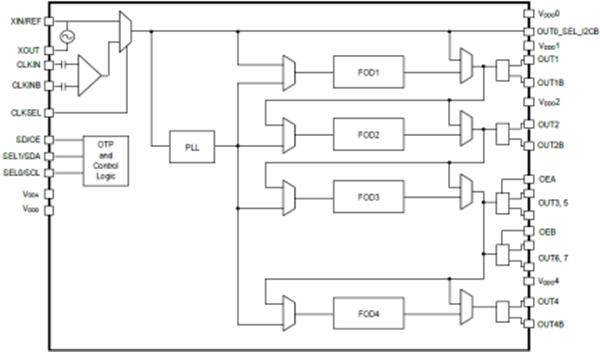

5P49V6967A000NDGI可編程時鐘發生器的頻率均由單個參考時鐘產生。該參考時鐘可以來自兩個冗余時鐘輸入之一。 無故障手動切換功能允許在正常操作期間選擇其中一個冗余時鐘。兩個選擇引腳允許編程最多四種不同的配置，并可用于不同的工作模式。
此外，5P49V6967A000NDGI具有四個額外的LPHCSL輸出（OUT 3,5,6,7），
應用領域
5P49V6967A000NDGI可編程時鐘發生器應用領域
以太網交換機/路由器
PCI express 1 - 4
廣播視頻/音頻計時
多功能打印機
處理器和FPGA時鐘
任意頻率的時鐘轉換
光纖通道、SAN
電信線路卡
激光距離感應
數據中心
此外，5P49V6967A000NDGI還具有以下關鍵參數：
類型：時鐘發生器
PLL：是
輸入：HCSL，LVCMOS，LVDS，LVPECL，晶體
輸出：HCSL，LVCMOS，LVDS，LVPECL
電路數：1
比率 - 輸入:輸出：2：4
差分 - 輸入:輸出：是/是
頻率 - 最大值：350MHz
分頻器/倍頻器：是/無
電壓 - 供電：1.8V，2.5V，3.3V
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
封裝/外殼：40-VFQFN
