TPS53015DGSR是德州儀器（TI）推出的單通道同步降壓控制器，采用D-CAP2?模式控制技術，支持自適應導通時間和瞬態響應優化。其技術參數包括：
輸出類型：晶體管驅動器
功能：降壓
輸出配置：正
拓?fù)洌航祲?/span>
輸出數：1
輸出階段：1
電壓 - 供電 (Vcc/Vdd)：4.5V ~ 28V
頻率 - 開關：500kHz
占空比（最大）：-
同步整流器：是
時鐘同步：無
串行接口：-
控制特性：使能，電源良好
工作溫度：-40°C ~ 85°C（TA）
安裝類型：表面貼裝型
器件封裝：10-VSSOP
概述

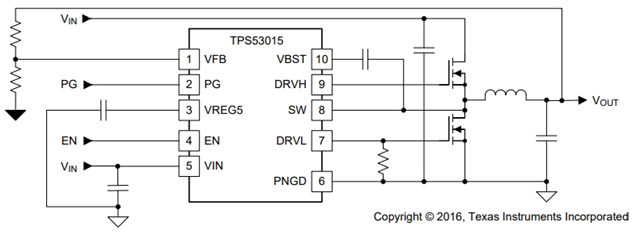

TPS53015DGSR器件是一款單通道、自適應導通時間 D-CAP2 ?模式同步降壓控制器。TPS53015DGSR使系統設計人員能夠以經濟高效、低外部組件數和低待機電流的解決方案來完善包含各種終端設備電源總線穩壓器的套件。
TPS53015DGSR的主控制環路采用 D-CAP2 模式控制，無需外部補償組件即可實現極快的瞬態響應。自適應接通時間控制功能可支持較高負載條件下的 PWM 模式與 輕負載下的 Eco-mode?運行模式間的無縫轉換。Eco-mode 運行模式使TPS53015DGSR能夠在較輕負載條件下保持高效率。該器件也能適應低等效串聯電阻 (ESR) 輸出電容器（例如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷電容器。TPS53015DGSR具有 4.5V 至 28V 的輸入電壓和 0.77V 至 7V 的輸出電壓，可實現便捷高效運行。
TPS53015DGSR采用 3mm × 3mm 10 引腳 VSSOP (DGS) 封裝，額定環境溫度范圍為 –40°C 至 85°C。
特征
D-CAP2?模式控制
快速瞬態響應
無需外部組件即可實現環路補償
與陶瓷輸出電容器兼容
高初始基準精度 (±1%)
寬輸入電壓范圍：4.5V 至 28V
輸出電壓：0.77V 至 7V
低側 RDS(on) 無損電流檢測
固定軟啟動時間：1.4ms
非灌電流預偏置軟啟動
開關頻率：500kHz
逐周期過流限制控制
自動跳躍 Eco-Mode?確保在輕載時保持高效率
電源正常狀態輸出
OCL/OVP/UVP/UVLO/TSD 保護
帶有集成式升壓 PMOS 開關的自適應柵極驅動器
熱補償 OCP，4000ppm/°C
10 引腳 VSSOP
應用領域
? TPS53015DGSR適用于多種應用的低功率系統負載點調節
– 數字電視電源
– 網絡家庭終端設備
– 數字機頂盒 (STB)
– DVD 播放器 / 錄像機
– 游戲機和其他
立即聯系：歡迎訪問明佳達電子官網（m.sacramento-placer.com）獲取TPS53015DGSR專屬采購報價。
