DS1302Z是ADI公司生產的一款實時時鐘芯片，采用3線串行接口，提供年、月、日、星期、時、分、秒的計時功能，內置31字節靜態RAM。 ?類型：時鐘/日歷特性：閏年，NVSRAM，涓流充電器存儲容量：31B時間格式：HH：MM：SS（12/24 小時）日期格式：YY-MM-DD-dd接口：3 線串口電…
DS1302Z是ADI公司生產的一款實時時鐘芯片，采用3線串行接口，提供年、月、日、星期、時、分、秒的計時功能，內置31字節靜態RAM。 ?
類型：時鐘/日歷
特性：閏年，NVSRAM，涓流充電器
存儲容量：31B
時間格式：HH：MM：SS（12/24 小時）
日期格式：YY-MM-DD-dd
接口：3 線串口
電壓 - 供電：2V ~ 5.5V
電壓 - 供電，電池：2V ~ 5.5V
電流 - 計時（最大值）：0.3μA ~ 1μA @ 2V ~ 5V
工作溫度：0°C ~ 70°C
安裝類型：表面貼裝型
封裝/外殼：8-SOIC
應用場景
DS1302Z時鐘芯片廣泛應用于電池供電設備（如電子鐘、計算器）、嵌入式系統及需要精準計時的場景。
詳情

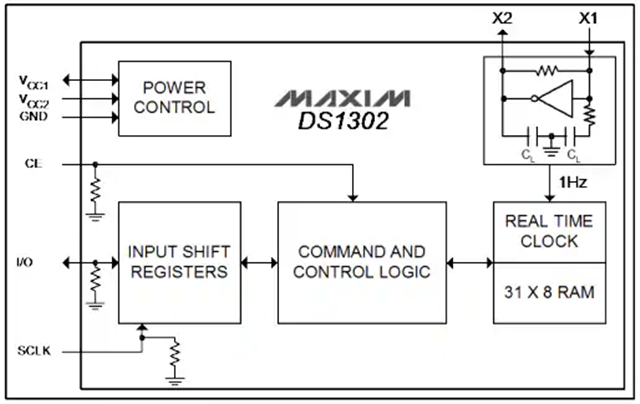

DS1302Z是一款帶涓流充電的時鐘芯片，包含實時時鐘/日歷和31字節靜態RAM。DS1302Z通過簡單的串行接口與微處理器通信。實時時鐘/日歷提供秒、分、時、星期、日期、月和年信息。對于少于31天的月份，月底的日期會自動調整，DS1302Z包括針對閏年的更正。時鐘以24小時制或帶AM/PM指示器的12小時制運行。
此外，通過使用同步串行通信，簡化了DS1302Z與微處理器的接口。只需三根線即可與時鐘/RAM通信：CE、I/O（數據線）和SCLK（串行時鐘）。在與時鐘/RAM之間進行數據傳輸時，可以一次1個字節，也可以在一次突發中包含多達31個字節。DS1302Z工作時的功耗非常低，并以低于1μW的功耗保留數據和時鐘信息。
DS1302Z是DS1202的后續版本。除了DS1202的基本計時功能外，DS1302Z還具有其他特性，包括用于主電源和備用電源的雙電源引腳、用于VCC1的可編程涓流充電器以及七個附加字節的臨時存儲器。
核心特性
完全管理所有計時功能
實時時鐘可為秒、分、小時、日期、月、星期和年計數，閏年補償有效期至2100年
31 x 8電池供電通用RAM
通過簡單的串行端口與大多數微控制器進行接口
簡單的3線接口
TTL兼容(VCC = 5V)
用于讀取或寫入時鐘或RAM數據的單字節或多字節（突發模式）數據傳輸
低功耗運行可延長備用電池運行時間
2.0V至5.5V全面運行
2.0V時電流消耗小于300nA
8引腳DIP和8引腳SO封裝充分減少了所需空間
可選工業溫度范圍：-40°C至+85°C支持在多種應用中工作
獲Underwriters Laboratories? (UL)認可
