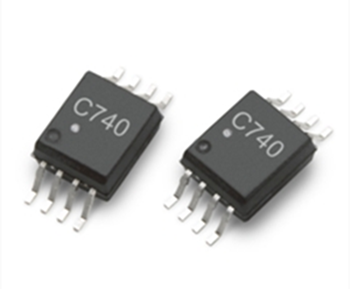

Broadcom ACPL-C740-500E ?Sigma-Delta調制器適用于故障安全設計。隔離式ADC具有高可靠性、小尺寸、卓越的隔離度和過熱性能，可讓電機驅動設計人員精確測量電流。
概述
ACPL-C740 Σ-Δ調制器基于光耦合技術，可將模擬輸入信號轉換為高速數據流并帶有電流隔離。ACPL-C740采用5V電源供電，動態范圍為83dB，帶有指定的數字濾波器。±200mV（滿量程±320mV）的差分輸入非常適合用于直接連接分流電阻。該輸入還可用于應用中的其他低電平信號源。ACPL-C740具有模擬輸入，可通過板載時鐘并借助Σ-Δ過采樣進行連續采樣。信號信息包含在調制器數據中，數據密度具有20MHz的數據速率。然后，這些數據經過編碼跨隔離邊界進行傳輸，它們得到恢復并被解碼成數字1和0的高速數據流。
ACPL-C740具有可靠的增強絕緣和高工作絕緣電壓，最小絕緣穿透距離 (DTI) 為0.5mm，適用于故障安全設計。隔離式ADC具有高可靠性、小尺寸、卓越的隔離度和過熱性能，可讓電機驅動設計人員精確測量電流。
參數
產品種類：光隔離放大器
RoHS： 詳細信息
輸出類型：模數轉換器 - ADC
通道數量：1
絕緣電壓：5000 Vrms
電源電壓-最大：5.5 V
電源電壓-最?。? V
封裝 / 箱體：SSO-8
最小工作溫度：- 40°C
最大工作溫度：+ 110°C
安裝風格：SMD/SMT
放大器類型：隔離
Ib - 輸入偏流：30 nA
隔離類型：Optic
工作電源電流：10 mA
參考電壓：320 mV
特征
卓越的光學隔離和絕緣性
20MHz內部時鐘
1位、二階Σ-Δ調制器
16位分辨率，無失碼（12位ENOB）
83dB SNR
2μV/°C最大失調漂移
用于數字接口的3V至5.5V寬電源電壓范圍
±1%增益誤差
內部基準電壓
±200mV線性范圍，采用5V單電源（±320mV滿量程）
工作溫度范圍：?40°C至+110°C
SSO-8封裝
25kV/μs共模瞬態抑制
安全和法規批準：
IEC/EN/DIN EN 60747-5-5: 1414工作絕緣電壓
UL 1577：1分鐘5000Vrms的隔離電壓
CSA：元件認可通知#5
應用
伺服驅動器和電機
電機相位和供電軌電流檢測
電源逆變器電流檢測
工業過程控制
數據采集系統
通用電流檢測
傳統電流變送器的替代品
