VND5E012MYTR柵極驅動器是STMicroelectronics推出的車規芯片，屬于VIPOWER?系列，符合AEC-Q100標準。該器件采用PowerSSO-36封裝，工作溫度范圍為-40℃至+150℃，適用于汽車電子領域。
VND5E012MYTR主要具備以下功能特點：
一般特性：
通過功率限制的涌入電流主動管理
非常低的待機電流
3.0V CMOS兼容輸入
優化電磁輻射
非常低的電磁敏感度
符合2002/95/EC歐洲指令
極低的電流檢測泄漏
診斷功能
比例負載電流檢測
寬電流范圍的高電流檢測精度
電流檢測禁用
過載和接地短路(功率限制)指示
熱關機指示
保護功能：
欠壓關閉
過壓箝位
負載電流限制
快速熱瞬變的自限制
防止土地流失和VCC流失
自動重啟超溫關機(熱關機)
功率MOSFET自開啟的反向電池保護
靜電放電保護?
描述

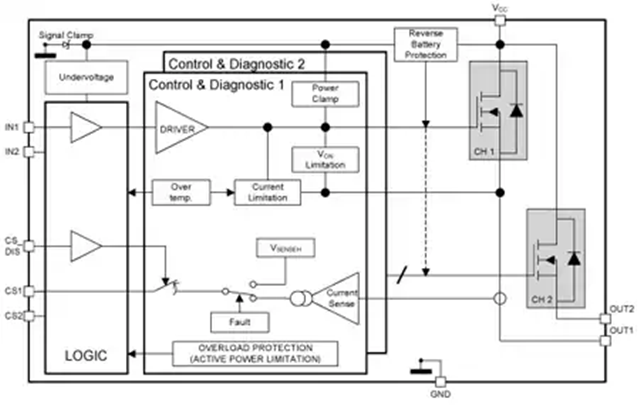

VND5E012MYTR柵極驅動器是一款雙通道高側驅動器，它基于（ST）VIPower M0-5技術制造，采用小型PowerSSO-36封裝。VND5E012MYTR設計用于驅動12 V汽車接地負載，提供保護、診斷以及與任何微控制器的3 V和5 V CMOS兼容接口。
VND5E012MYTR驅動器集成了先進的保護功能，如負載電流限制、通過功率限制進行浪涌和過載主動管理、自動重啟過溫關斷以及過壓主動箝位。每個輸出通道都有一個專用的模擬電流檢測引腳，以便提供增強的診斷功能，包括通過功率限制指示和過溫指示快速檢測過載和對地短路。
通過拉高CS_DIS引腳，可以禁用整個器件的電流檢測和診斷反饋，以便與其它類似器件共享外部檢測電阻。
基本參數
產品：VND5E012MYTR
開關類型：通用
輸出數：2
比率 - 輸入:輸出：1：1
輸出配置：高端
輸出類型：N 通道
接口：開/關
電壓 - 負載：4.5V ~ 28V
電壓 - 供電 (Vcc/Vdd)：不需要
電流 - 輸出（最大值）：52A
導通電阻（典型值）：11 毫歐
輸入類型：非反相
特性：帶有自動重啟功能
故障保護：限流（固定），超溫，過壓
工作溫度：-40°C ~ 150°C（TJ）
等級：汽車級
資質：AEC-Q100
安裝類型：表面貼裝型
器件封裝：PowerSSO-36
VND5E012MYTR典型應用
該柵極驅動器主要用于汽車電子系統中的電源管理，例如LED驅動、電機控制等需高可靠性的場景。
聯系我們
歡迎通過訪問明佳達電子官網（m.sacramento-placer.com）查詢VND5E012MYTR相關庫存，或致電聯系 +86 13410018555（陳先生）獲取采購報價。
