ADL5726ACPZN是一款21.2 GHz至23.6 GHz、低噪聲放大器
概述：

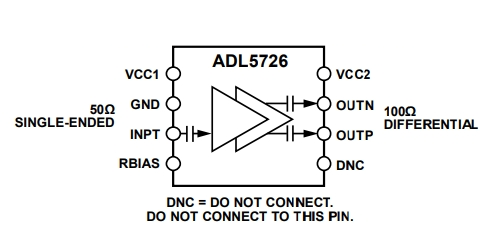

ADL5726是一款針對微波無線鏈路接收器設計的窄帶、高性能、低噪聲放大器。單芯片硅鍺(SiGe)設計在21.2 GHz至23.6 GHz頻率范圍內針對微波無線鏈路頻帶進行優化。該獨特的設計提供單端50 Ω輸入阻抗和100 Ω平衡差分輸出，非常適合驅動ADI公司的差分下變頻器和射頻(RF)采樣模數轉換器(ADC)。該LNA提供在過去需要極其昂貴的III-V化合物工藝技術才能實現的噪聲系數性能。
ADL5726ACPZN—特性
頻率范圍：21.2 GHz至23.6 GHz
典型增益：>22.5 dB
低噪聲輸入
噪聲系數
3.3 dB（典型值，21.2 GHz）
3.4 dB（典型值，23.6 GHz）
高線性度輸入
≥1.0 dBm（典型值）輸入三階交調截點(IIP3)
?8 dBm 輸入1 dB壓縮點（P1dB，23.6 GHz時）
匹配50 Ω單端輸入
匹配100 Ω差分輸出
8引腳、2.00 mm × 2.00 mm LFCSP微波封裝
ADL5726ACPZN—應用
點對點微波無線電
儀器儀表
衛星通信(SATCOM)
相控陣
