最新資訊DRV8906QPWPRQ1是一款汽車類 40V、6A、6 通道半橋電機驅動器，具有低導通狀態電阻 (RDS(ON))，可在高電流運行期間提高熱性能。
DRV8906QPWPRQ1是TI一款具有高級診斷功能的汽車類 40V、6A、6 通道半橋電機驅動器。

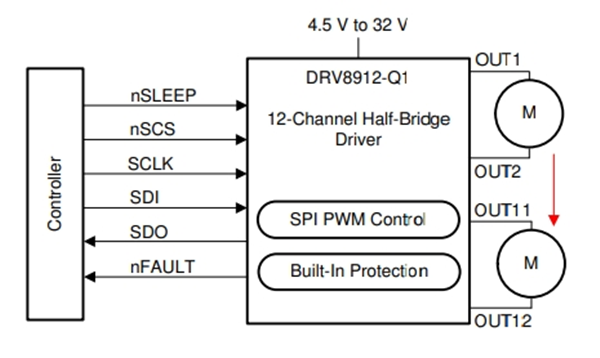

簡化原理圖
概述
DRV8906-Q1 是引腳對引腳兼容的集成多通道半橋驅動器，具有 6個半橋。該器件具有低導通狀態電阻 (RDS(ON))，可在高電流運行期間提高熱性能。該器件能夠以獨立、順序或并行模式驅動刷式直流 (BDC) 電機或步進電機。半橋是完全可控的，以實現電機的正轉、反轉、滑行和制動操作。
該器件包含許多保護和診斷功能， 其中包括用于在發生故障時向系統發出警報的 nFAULT 引腳。此器件具有用于在標稱負載電流較小時檢測開路負載情況的低電流開路負載檢測 (OLD) 模式和用于離線 OLD 的無源 OLD 模式。該器件還針對短路、欠壓和過熱情況實現了全面保護。
特性
? 符合面向汽車 標準
? 4、6、8、10 和 12 路半橋輸出
? 4.5V 至 32V 工作電壓
– 40V 絕對最大電壓
? 每個輸出具有 1A RMS 電流
– 并聯輸出具有 6A 最大電流
? 低功耗睡眠模式 (1.5μA)
? 支持 3.3V 和 5V 邏輯輸入
? SPI 提供配置和診斷功能
– 5MHz 16 位 SPI 通信
– 菊花鏈功能
? 可通過 SPI 對 PWM 發生器進行編程
– 獨立半橋 PWM 運行
– 可針對高側、低側和 H 橋負載驅動進行配置
– 支持 8 位占空比分辨率
? 集成保護 功能， 通過 SPI 提供每通道詳細診斷
– nFAULT 引腳輸出
– VM 欠壓鎖定 (UVLO)
– VM 過壓保護 (OVP)
– 邏輯電源上電復位 (POR)
– 過流保護 (OCP)
– 增強的開路負載檢測 (OLD)
– 熱警告和熱關斷 (OTW/OTSD)
應用
? HVAC 翼板直流電機
? 側后視鏡調整和后視鏡折疊
? LED 應用
? 多刷式直流電機和電磁閥
