LDC5071-Q1 是一款高速精確的電感式傳感器,用于測量汽車和工業應用中的絕對線性和旋轉位置。
LDC5071EPWRQ1是具有正弦/余弦接口的汽車電感式位置傳感器 AFE。
產品說明:
LDC5071-Q1 是一款高速精確的電感式傳感器,用于測量汽車和工業應用中的絕對線性和旋轉位置。該器件旨在連接通常位于印刷電路板上的三個電感式感應線圈。其中一個線圈連接到 LDC5071-Q1 的激勵電路并充當發送器,其他兩個次級線圈用作接收器。發送器線圈在次級線圈中感應出電壓,這是傳感器線圈上方導電目標的函數。然后,通過正弦和余弦輸出的差分信號路徑,提供 LDC5071-Q1 運行期間產生的解調信號。
LDC5071-Q1 具有多個電源選項(5V 或 3.3V),可適應不同的設計選項,并可連接到微控制器以計算旋轉角。LDC5071-Q1 的手動和自動增益控制 (AGC) 可用于控制和更大程度地提高輸出的動態范圍。

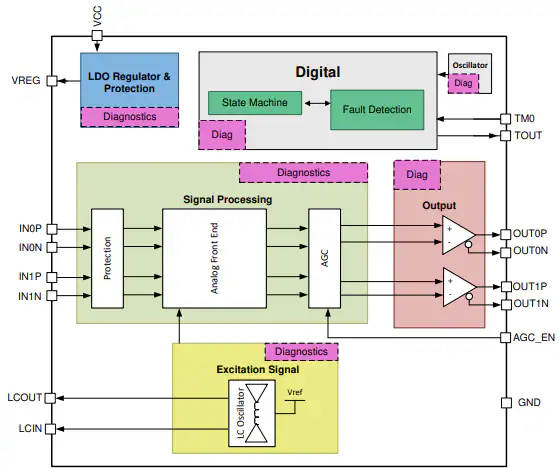

LDC5071EPWRQ1的框圖:
特性
? 具有符合 AEC-Q100 標準的下列特性:
– 器件溫度等級 0:–40°C 至 +160°C 的工作環境溫度范圍
? 高分辨率,在高達 480,000RPM 的轉速下具有 ≤1度的精度
? 正弦和余弦輸出的差分信號路徑支持寬動態輸入范圍
? 集成模擬前端 IC,適用于非接觸式電感式位置傳感器進行 0° 至 360° 絕對旋轉位置測量
? 支持在惡劣環境中運行;不受雜散磁場、污垢和污染的影響
? 無需磁體
? 輸入電源工作模式:5V 和 3.3V
? 工作電流:22mA(最大值)
? 集成 2.4MHz 至 5MHz 頻段的 LC 振蕩器,用于激勵電感式傳感器線圈
? 具有高電壓保護功能和大容性負載能力的差分輸出驅動器
? 自動和手動增益控制,能夠盡可能地提高輸出驅動器的動態范圍
? 內置傳感器和電源診斷
? 輸入電源和輸出引腳具有 –15V 至 30V 的反向電壓和過壓保護功能
? 有關增強型功能安全和診斷,請參閱 LDC5072-Q1
? 支持冗余模式
? 封裝:TSSOP-16 (5.00mm x 4.40mm)
應用
? EV/HEV 牽引電機逆變器
? 電動動力轉向
? 制動助力電機
? 換擋系統
? 集成式起動發電機
? 踏板位置
? 閥門和執行器
? 機器人
? 電動自行車
