深圳市明佳達電子有限公司全新原裝【TI】以太網 IC DP83TG721RRHARQ1 具有 TC-10、802.1AS、高級 TSN 和 AVB 特性的汽車級 1000BASE-T1 以太網 PHY
1.說明
DP83TG721RRHARQ1是符合 IEEE 802.3bp 和開放聯盟標準的汽車 1000Base-T1 以太網物理層收發器。DP83TG721-Q1 提供通過非屏蔽/屏蔽單雙絞線收發數據所需的所有物理層功能。該設備提供 xMII 靈活性,支持 RGMII 和 SGMII MAC 接口。
DP83TG721-Q1支持 OA TC10 低功耗休眠功能(帶喚醒轉發),可在不需要通信時降低系統功耗。該器件提供診斷工具包,包含大量實時監控工具、調試工具和測試模式。
DP83TG721-Q1集成了 IEEE 1588v2/802.1AS 硬件時間戳和分數 PLL,可實現高精度時間同步。分數 PLL 可實現掛鐘的頻率/相位同步,無需外部 VCXO,并可生成音頻、視頻和其他 ADAS 應用所需的各種時間同步頻率。
DP83TG721-Q1還集成了 IEEE 1722 CRF 解碼功能,可為 AVB 和其他音頻標準生成媒體時鐘(壁鐘同步)。DP83TG721-Q1 還能為音頻應用所需的 I2S/TDM8 接口生成 FSYNC/SCLK(墻鐘同步)。
DP83TG721-Q1與德州儀器的 100BASE-T1 PHY 和 1000BASE-T1 PHY 兼容,可通過單板實現兩種速度的設計擴展。
2.規格(DP83TG721RRHARQ1)
制造商: Texas Instruments
系列: DP83TG721x-Q1
應用: 相機,以太網
接口: MII,RGMII,RMII,SGMII
電壓 - 供電: 1.05V ~ 1.21V,2.97V ~ 3.63V
封裝/外殼: 36-VFQFN 裸露焊盤
供應商器件封裝: 36-VQFN(6x6)
等級: 汽車級
資質: AEC-Q100
安裝類型: 表面貼裝,可潤濕側翼
3.特性(DP83TG721RRHARQ1)
符合 IEEE802.3bp 1000BASE-T1 標準
符合 OA TC10 標準,<20μA 睡眠電流
本地和遠程喚醒及喚醒轉發
高級 TSN
IEEE 1588v2/802.1AS 時間同步
集成相位校正的硬件時間戳
高精度 1pps 信號(±15ns)
音頻時鐘
AVB IEEE 1722 媒體時鐘生成功能
相位同步墻鐘輸出: 1KHz 至 50MHz
I2S 和 TDM8 SCLK/FSYNC/MCLK 時鐘生成
符合開放聯盟 TC12 互操作性和 EMC 標準
符合 OA EMC 標準
符合 SAE J2962-3 EMC 標準
MDI 引腳上集成 LPF
MAC 接口: MII、RMII、RGMII 和 SGMII
支持的 I/O 電壓 3.3V、2.5V 和 1.8V
引腳與 TI 的 100BASE-T1 PHY 和 1000BASE-T1 PHY 兼容
用于 100BASE-T1 和 1000BASE-T1 的單板設計,只需更改 BOM
診斷工具包
溫度、電壓、ESD 監測器
數據吞吐量計算器:內置 MAC 數據包生成器、計數器和錯誤檢查器
信號質量指示器
基于 TDR 的電纜開路和短路故障檢測
用于監測電纜性能下降的 CQI
環回模式
通過 AEC-Q100 認證
IEC61000-4-2 ESD:±8kV 接觸放電

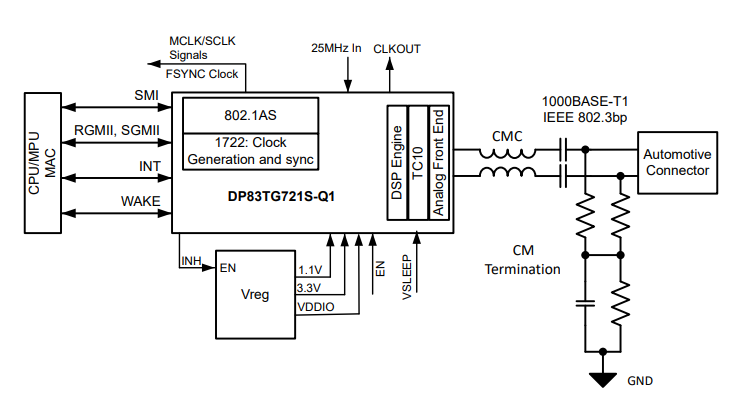

簡化示意圖(DP83TG721RRHARQ1)
