產品概述：
LTC6431AIUF-20是一款具卓越線性度 (在高于 1000MHz 頻率下) 以及低相關輸出噪聲的增益部件放大器。

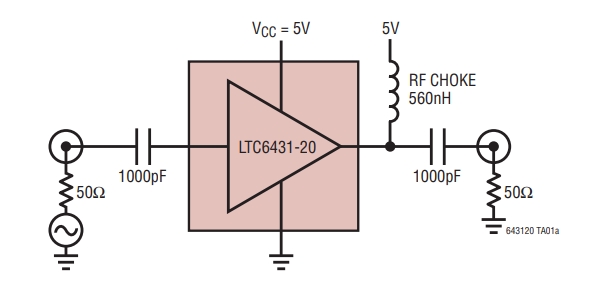

高線性度、低噪聲和低功率耗散的獨特組合使該器件成為許多信號鏈路應用的理想選擇。LTC6431-20 易于使用，所需的外部組件極少。其輸入 / 輸出在內部匹配至 50Ω，且僅從單 5V 電源吸收 93mA 電流。
片內偏置和溫度補償功能可在環境變化的情況下保持器件性能。
LTC6431-20 采用一種高性能 SiGe BiCMOS 工藝，以實現與類似 GaAs 放大器相當?shù)慕^佳可重復性。所有 A 級 LTC6431-20 器件的 OIP3 指標均在 240MHz 頻率下進行測試并提供相關保證。LTC6431-20 采用具有裸露襯墊的 4mm x 4mm 24 引腳 QFN 封裝，旨在改善熱管理并實現低電感。
應用：
單端 IF 放大器
ADC 驅動器
CATV
特性：
50Ω 匹配 (20MHz 至 1400MHz)
功率增益
在 240MHz 時具有 46.2dBm OIP3 (驅動 50Ω 負載)
在 240MHz 時噪聲指數 (NF) = 2.6dB
總輸入噪聲
在高達 2.0GHz 頻率下 S11 < -10dB
在高達 1.4GHz 頻率下 S22 < -10dB
> 2.0VP-P 線性輸出擺幅
P1dB = 22.0dBm
50Ω 單端輸入 / 輸出
不易受到 VCC 變化的影響
A 級器件在 240MHz 頻率下進行了 100% 的 OIP3 測試
輸入 / 輸出在內部匹配至 50Ω
單 5V 電源
