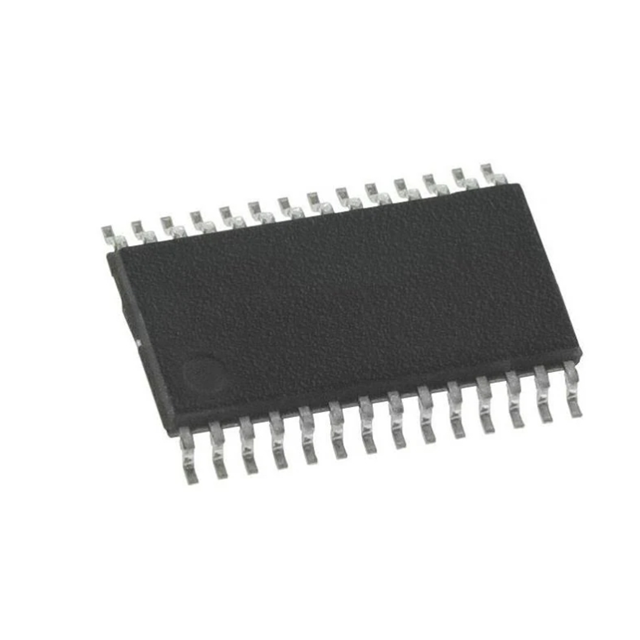

MAX22210AUI是一款2相步進電機驅動器。它集成了兩個36V、3.8AMAX H橋。該H橋FET的阻抗非常低，因此驅動效率較高且發熱很少?？俁ON（高側 + 低側）的典型值為0.25Ω。

MAX22210AUI集成了一個精密的電流驅動調節電路和一個由STEP/DIR接口控制的128微步內置分度器。高微步分辨率和先進的控制技術可確保工作時保持平穩和安靜。

MAX22210AUI具有以下特點：

兩個H橋的額定值為36V

總RDS(ON) (HS + LS)：TA = +25°C時為250mΩ（典型值）

每個H橋的電流額定值（TA = +25°C，典型值）

IMAX = 3.8AMAX（驅動小容性負載的脈沖電流）

IFS = 3AMAX（內部電流驅動調節的滿量程電流設置）

IRMS = 2ARMS

集成電流控制

可使用外部電阻配置滿量程電流

通過一路邏輯輸入(HFS)提高低電流值的電流控制精度

提供內部電流檢測(ICS)功能，無需使用體積較大外部電阻器，提高了效率

通過128微步分度器提供內置控制功能

STEP/DIR接口

集成用于微步功能的DAC和查找表

多種衰減模式（慢速、混合、自適應）

可使用外部電阻配置PWM關斷時間

電流檢測輸出（電流監控）（ISENA、ISENB）

故障指示器引腳 (FAULT)

保護功能

為每個功率FET提供過流保護(OCP)

UVLO

熱關斷(TSD) TJ = +165°C

采用28引腳、4.4mm x 9.7mm TSSOP封裝
