AS5145A-HSSM是ams（艾邁斯歐司朗）推出的磁性旋轉編碼器芯片，采用非接觸式測量技術，支持360角度測量，具備高分辨率和可靠性。以下是其主要特性：高分辨率非接觸式360全范圍轉動位置傳感簡單的用戶可編程零位置和設置串行通信接口（SSI），10位脈寬調制（PWM）輸出，AB…
AS5145A-HSSM是ams（艾邁斯歐司朗）推出的磁性旋轉編碼器芯片，采用非接觸式測量技術，支持360°角度測量，具備高分辨率和可靠性。以下是其主要特性：
高分辨率非接觸式360°全范圍轉動位置傳感
簡單的用戶可編程零位置和設置
串行通信接口（SSI），10位脈寬調制（PWM）輸出，ABI輸出接口
轉速高達30,000 rpm
故障監測模式，可監測磁鐵位置和掉電
串行讀取功能，適用于多個以菊花鏈（daisy chain）互聯的多個AS5145器件

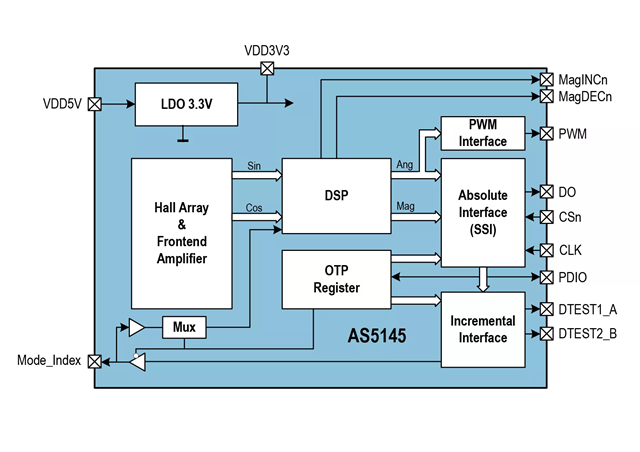

AS5145A-HSSM 框圖
概述
AS5145A-HSSM是一款非接觸式轉動位置磁性位置傳感器，可在-40℃~+150℃的擴展環境溫度范圍內實現360°范圍內的精確角度測量。AS5145A-HSSM可通過SSI串行接口和PWM信號輸出即時的絕對角度信息，分辨率為0.0879°=每轉4096個位置。增量ABI輸出接口可預編程為10位=1024個位置。
AS5145A-HSSM具有以下優勢：
具有卓越的可靠性和耐久性
編程簡單
可提供多個接口
適用于電機應用
支持故障診斷功能
設置簡便
主要規格
類型：12-bit Rotary
工作電源電壓：5 V
安裝風格：SMD/SMT
封裝 / 箱體：SSOP-16
系列：AS5145A-HSSM
封裝：Reel
封裝：Cut Tape
商標：ams OSRAM
濕度敏感性：Yes
輸出類型：Quadrature
產品類型：Board Mount Hall Effect / Magnetic Sensors
分辨率：1024 PPR
應用領域
AS5145A-HSSM傳感器主要用于電機控制、工業機器人、汽車電子等需要高精度角度測量的領域。
