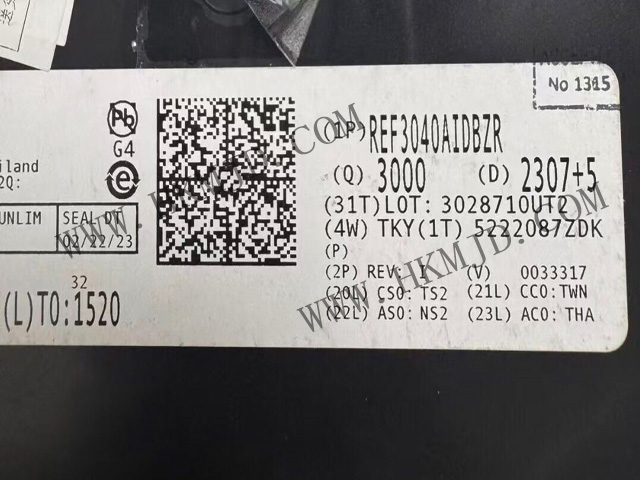

明佳達電子供應【TI】REF3040AIDBZR——低電流電壓基準，采用 SOT-23-3 封裝

1. REF3040AIDBZR 產品描述詳情

REF3040AIDBZR 是德州儀器（TI）生產的一款精密、低功耗、低壓降電壓基準芯片，其采用 串聯-固定輸出型 設計。

這款 REF3040AIDBZR 芯片隸屬于 TI 的 REF30xx 系列，其核心作用是提供一個 高度穩定的 4.096V 參考電壓。它采用了先進的帶隙電壓基準技術，并在制造中運用了 CMOS 工藝，確保了其性能的一致性和可靠性。

REF3040AIDBZR 的設計無需外部負載電容即可保持穩定，極大簡化了周邊電路設計。其額定工作溫度范圍為 -40°C 至 +125°C，使其能夠適應苛刻的工業環境要求。

2. REF3040AIDBZR 規格參數

輸出電壓 4.096 V

初始精度 ±0.2%

溫度系數 ±75 ppm/°C (-40°C to +125°C)

輸入電壓范圍 4.146 V ~ 5.5 V

輸出電流 25 mA (最大值)

靜態電流 (Iq) 50 μA (最大值)

壓差 1 mV (典型值)

噪聲電壓 0.1 Hz to 10 Hz: 45 μVp-p; 10 Hz to 10 kHz: 128 μVrms

封裝形式 SOT-23-3

工作溫度范圍 -40°C ~ +125°C

3. REF3040AIDBZR 產品特性

超高精度與穩定性：其 ±0.2% 的初始精度和低至 ±75 ppm/°C 的溫度系數確保了在整個工作溫度范圍內輸出電壓的極高穩定性，為ADC、DAC轉換提供可靠基準。

超低功耗：典型的靜態電流僅為 50 μA，堪稱電池供電便攜設備的絕佳選擇，能有效延長設備續航時間。

微型封裝：采用超小型的 SOT-23-3 封裝，極大地節省了電路板空間，非常適合于空間受限的緊湊型設計。

低壓降操作：僅需 1mV 的極低壓差電壓即可正常工作，這意味著它能在輸入電壓非常接近輸出電壓的情況下高效運行，提升了電源效率。

低噪聲性能：優異的低噪聲特性（45μVp-p, 0.1Hz-10Hz）使其能在高精度測量應用中提供純凈的參考電壓，減少噪聲對信號完整性的影響。

無需外部電容：REF3040AIDBZR 在設計上無需額外的負載電容即可保持穩定，既簡化了電路設計，又降低了外部元件成本和PCB面積。

4. REF3040AIDBZR 應用領域

憑借其出色的性能組合，REF3040AIDBZR 在眾多需要精密電壓基準的領域發揮著重要作用：

便攜式與電池供電設備：包括智能手表、健康監測器、便攜式傳感器節點等，其低功耗特性有助于最大限度地延長電池壽命。

精密數據采集系統：作為高分辨率模數轉換器（ADC）和數模轉換器（DAC）的參考電壓源，廣泛應用于測試測量設備、工業控制系統和數據采集卡中。

醫療電子設備：用于血壓監測、血糖儀、便攜式超聲系統等對測量精度和可靠性要求極高的醫療設備中。

工業自動化與控制系統：在壓力變送器、溫度變送器、PLC模塊等工業應用中提供穩定參考，其寬溫范圍特性適合惡劣的工業環境。

通信基礎設施：為通信基站中的射頻單元和信號處理電路提供穩定的電壓基準，確保信號處理的質量。

汽車電子：雖然需符合相關車規標準，但其工作溫度范圍使其也能適用于一些對可靠性要求高的汽車電子模塊。

REF3040AIDBZR 電壓基準芯片，憑借其 4.096V 固定輸出電壓、±0.2% 的高精度、50μA 的低靜態電流以及 SOT-23-3 微型封裝，成為眾多精密電子系統的理想選擇。

明佳達電子長期供應【TI】REF3040AIDBZR——50ppm/°C 溫漂、50μA Iq串聯電壓基準，為精密應用提供穩定之選。如需了解更多有關 REF3040AIDBZR 的產品信息或咨詢價格，歡迎聯系明佳達電子：
